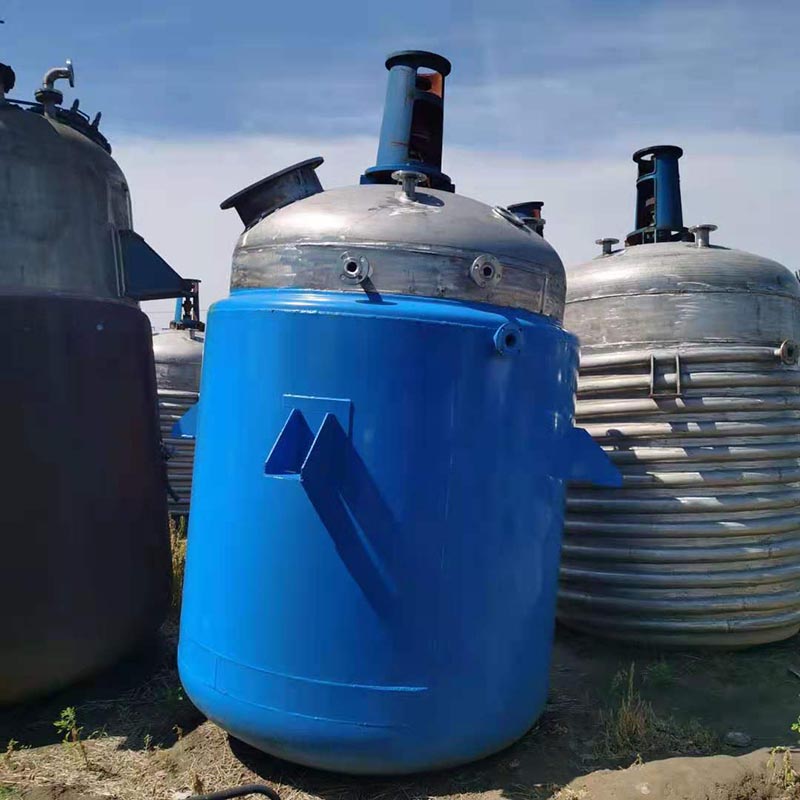

Spiraalne pooltoru reaktor

Wuxi Hongdinghua Chemical Equipment Co., Ltd. projekteerib ja toodab klientidele erinevat tüüpi reaktoreid. Üks reaktoritüüp on üsna erinev, mis erineb traditsioonilistest mantel-tüüpi reaktoritest ja millel on eelised, mida mantel-tüüpi reaktoritel ei ole. Seda saab kasutada kuumutamise, aurustamise, jahutamise ning madala või suure kiirusega segamisfunktsioonide saavutamiseks. Seda tüüpi reaktor on välimine pooltoru reaktor.

Välise pooltoru reaktori omadused ja kasutusala:

Välimist pooltoru reaktorit, mida tuntakse ka välimise spiraaltoru reaktorina, kasutatakse sageli reaktorite puhul, millel on liiga palju sisemisi struktuure või liiga palju avasid reaktoril.

Välimise pooltoru reaktori soojusallikaks on aur, kuum vesi või termoõli, mis voolab reaktori kesta välisseina ja pooltoru vahel. Traditsioonilise jopevormi asendamine.

Välimist pooltoru reaktorit, nagu mantelreaktorit, saab kasutada ka nafta-, keemia-, kummi-, pestitsiidide, värvainete, ravimite, toidu ja muudes protsessides, nagu vulkaniseerimine, nitrifikatsioon, hüdrogeenimine, alküülimine, polümerisatsioon ja polükondensatsioon.

Välise pooltoru reaktori üksikasjad

Spiraalse pooltoru reaktori spiraalsel välistorul on pooltoru konstruktsioon, mis võib vähendada reaktori korpuse seina paksust ja parandada reaktori survetaluvust.

Välise pooltoru reaktori poolringikujuline torukate jagab sisemise silindri rõhutingimusteks, mis alluvad poolringikujulises torus olevale kohalikule välisrõhule ja silindris olevale rõhule. Välimine pooltoru mantel võib samuti takistada sisemise silindri ebastabiilsust. Reaktori üldisest perspektiivist vaadatuna toimib iga välimine spiraaltoru ümbris reaktori silindri tugevdusrõngana, asendades ümbrise korpuse, mis põhjustab sisemise silindri üldise välisrõhu allutamise. Välimisel spiraaltoru ümbrisel on tugev survekindlus vahemikus 0,6–2,5 MPa, mis võib oluliselt parandada soojuskandja kvaliteeti mittesoojustundlike materjalide reaktsioonide ajal.

Võttes näiteks aurukuumutuse, poolringikujulise toruga pooltoru mantelreaktor. Aururõhu vähendamist reguleeritakse sageli 0,4 MPa juures. Välise spiraaltorusärgiga reaktori kasutamisel võib aururõhk olla vahemikus 0,7–1,3 MPa, ilma et oleks vaja rõhku täiendavalt alandada. Tänu sisemise silindri pingeseisundi olulisele paranemisele välimise spiraaltoru mantliga on sisemise silindri seina paksus suhteliselt vähenenud. Välise spiraaltoru mantli keevitusprotsessis esinevate lünkade tõttu, kui nõutav soojusülekanne on sama, on pooltoru mantelreaktori soojusülekandeala vastavalt väiksem.

Välimise pooltoru reaktori eelisteks on kõrge kütteefektiivsus, kiire materjali jahutuskiirus ja klientide väiksemad tootmiskulud. See on väga stabiilne ja selle töö ajal on vähem müra. Kogu varustust on lihtne puhastada ja seda saab pidevalt kasutada. Pooltoru mantelreaktor hajutab ja segab toorainet, millel on hea tihendus ja lekkeid. Sisseehitatud tühjendus tagab täieliku tühjendamise ilma jääkideta.

Pooltoru mantelreaktor soodustab rohkem soojusülekande efektiivsust, kuna see võib toimida soojusallika kambrina, konstruktsioon tagab reaktori õhu soojustakistuse vähendamise; Samuti võib see aidata saavutada energiatarbimise säästmise eesmärki, ümbrise mahu ja poole toru mahu suhe on 8: 1. mis võib vähendada investeeringuid ja tootmiskulusid.

See mitte ainult ei paranda soojusülekandetegurit, vaid vähendab ka soojustakistust ja sobib jahutusprotsessideks. Samuti võib see suurendada spiraalses pooltorus oleva keskkonna voolukiirust ja suure kiirusega voolav keskkond võib tõhusalt vältida pooltoru ümbrise sisepinnal tekkivat katlakivi. Samal ajal võib see seade vähendada ka reaktori korpuse üldist läbimõõtu ja säästa ruumi.

Seetõttu on välimisel pooltoru särgiga reaktoril järgmised eelised:

1. Vähendada reaktori korpuse seinapaksust ja parandada selle kandevõimet (reaktori korpuse ja alumise pea seinapaksus on 37,5% ja 50% õhem kui traditsioonilisel mantelreaktoril);

2. See on kasulik soojusülekande efektiivsuse parandamiseks (see ei saa mitte ainult suurendada soojusülekandetegurit, vaid ka vähendada soojustakistust);

3. Säästke energiatarbimist (särgi mahu ja pooltoru mahu suhe on 8, vähendades soojustakistust);

4. Kiire jahutuse efektiivsus (vähendab kliendi kulusid);

5. Reaktori korpuse ülddiameetri vähendamine on kasulik töökoja paigutuse jaoks.

Pooltoru mantelreaktori ehitamiseks saab kasutada erinevat tüüpi metalle, nagu roostevaba teras, süsinikteras, titaanteras jne.

Pooltoru mantelreaktor koosneb järgmistest struktuuridest:

1.spiraalne pooltoru

2.Reaktori korpus

3.pea

4. Segaja (erinevad segamistüübid või kombinatsioonid)

5. Juhtseade (mootor, reduktor, magnetsegaja)

6. Võlli tihendusseade (pakenditihend, ühe otsaga masina tihend, kahe otsaga masina tihend, magnettihend jne)

7. Tugi (toetav kandja või kõrvaiste)

Kui Wuxi Hongdinghua Chemical Equipment Co., Ltd. projekteerib klientidele pooltoru mantelreaktorit, esitage palun HDH järgmised andmed ja parameetrid.

1. Maht: ______L

2. Pooltoru jope: soojusvahetusala ______ã¡

soojusallikas: A auruküte B soe vesi C Soojusülekandega õliküte

3. Töörõhk: särgi rõhk __________ MPa, silindri siserõhk _______MPa

4. Töötemperatuur: jope ______â sisemine silinder ______â

5. Materjal:

Jope A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: muu

Sisemine silinder A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: muu

6. Segamistüüp: A: laba tüüp B: raami tüüp C: ankurtüüp D: turbiini tõukejõu tüüp E: muud

7. Reduktor: A: tsükloidse tihvti ratta reduktor B: käigukasti reduktor pöörlemiskiirus: ______rpm

8. Mootori võimsus: ______KW, kas plahvatuskindel______ muutuva sagedusega__

9. Võlli tihend: A: Pakkimiskarp B: Mehaaniline tihend 204 C: Mehaaniline tihend 205 D: Muu

10. Sisepooli toru

V: Küttepind: ______ruutmeeter

B: jahutusala: ______ruutmeetrit

Pooltoru mantelreaktor
