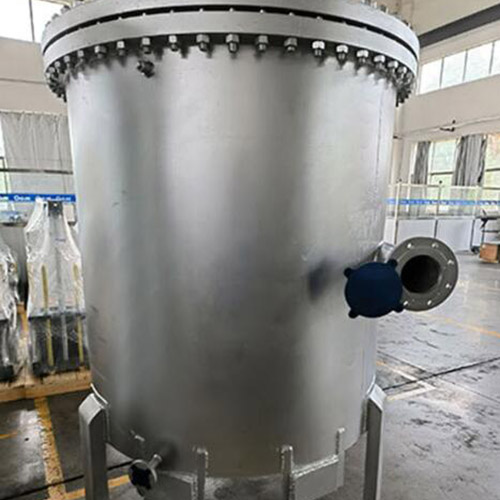

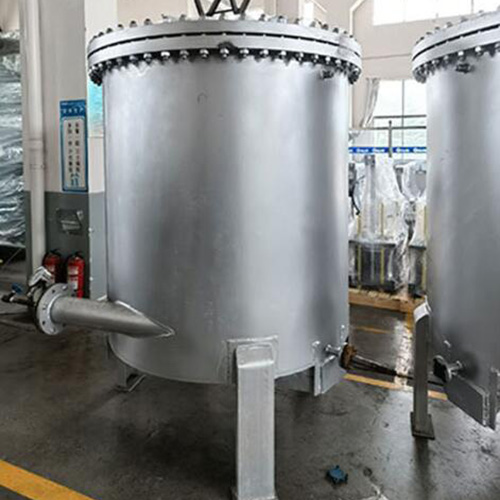

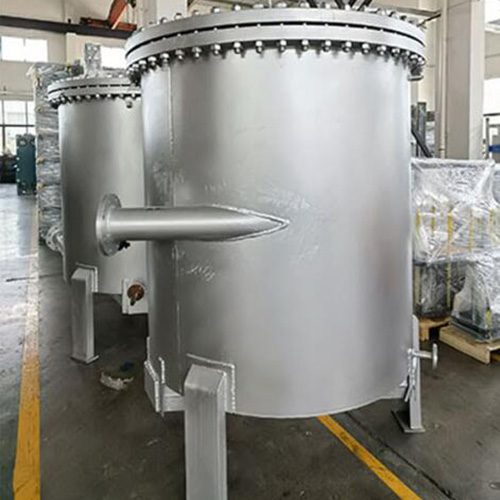

Tüüp Eemaldatav spiraalplaatsoojusvaheti

Wuxi Hongdinghua Chemical Equipment Co., Ltd. toodetud erinevat tüüpi eemaldatava spiraalse plaatsoojusvaheti hulgas on ka eemaldatav spiraalne plaatsoojusvaheti valikuline soojusvaheti tüüp.

Eemaldatava spiraalplaatsoojusvaheti ehituslikud omadused:

Eemaldatav spiraalne plaatsoojusvaheti moodustatakse kahe paralleelse õhukese terasplaadi valtsimisel, moodustades paar spiraalset voolukanalit, mis on üksteisest eraldatud. Külm ja kuum vedelik voolavad kahes kanalis, mis on soojusülekandepinnana eraldatud spiraalplaadiga. Kahe plaadi vahele on keevitatud kanalivahehoidik, et säilitada kanalite vahelist kaugust ja suurendada ka spiraalplaadi jäikust. Kahe spiraalkanali eraldamiseks on soojusvaheti keskele paigaldatud keskne vaheseinaplaat. Üleval ja all on keevitatud katteplaadid või -pead, samuti kahe vedeliku sisse- ja väljalasketorud. Üldjuhul asub üks paar sisse- ja väljalaskeava ümbermõõdul serval (ühendustoru võib olla tangentsiaalne või radiaalne), teine ​​paar aga teljel. Otsaosa saab keevitada ja sulgeda ühe kanali mõlemas otsas, samas kui teist kanalit ei keevitata. Kaks otsa on ühendatud otsakatete ja äärikute kaudu, mida nimetatakse II tüüpi eemaldatavaks spiraalseks plaatsoojusvahetiks; III tüüpi eemaldatava spiraalplaatsoojusvaheti struktuur seisneb selles, et üks kanal on ühest otsast keevitatud ja suletud, teine ​​​​kanal on keevitatud ja teisest otsast suletud ning seejärel ühendatakse mõlemad otsad otsakorkide ja äärikute kaudu.

Eemaldatava spiraalse plaatsoojusvaheti kasutamine:

See sobib sellistes tööstusharudes nagu keemia, nafta, lahustid, farmaatsia, toiduained ja joogid, masinad, tekstiil, metallurgia, terase valtsimine, koksistamine jne. See võib teostada auru auru soojusvahetust, gaasivedeliku soojusvahetust ja vedela vedeliku soojusvahetust ning sobib ka kõrge viskoossusega ainete jaoks, mis nõuavad soojusvahetust kõrgel temperatuuril, jäätmete kontsentreerimisel, kuumutamisel, kondenseerumisel ja kõrgel rõhul. soojustagastus.

Eemaldatava spiraalse plaatsoojusvaheti üksikasjad:

Eemaldataval spiraalsel plaatsoojusvahetil on jõudluse osas järgmised eelised:

1. Kõrge termiline efektiivsus: see suudab hoida kahte tüüpi soojusvahetusvedelikke madalal voolukiirusel, stimuleerida turbulentsi ja parandada soojusülekande efektiivsust. Söötme temperatuuride erinevus võib olla nii väike kui 1 â, mille tulemuseks on väike soojuskadu; Sama rõhukao korral on soojusülekande efektiivsus 3–5 korda suurem kui torukujulise soojusvaheti puhul; Soojustagastuse efektiivsus võib ulatuda üle 99%.

2. Konstruktsioonilt kompaktne, väikese suurusega ja väikese pindalaga hõivab see umbes 30% kesta ja toru soojusvaheti pindalast.

3. Madalad tootmiskulud

4. Paindlik töö

5. Kuna mõlema otsa katteid saab avada, on need spiraalsoojusvahetitega võrreldes mugavamad paigaldamiseks, puhastamiseks ja hooldamiseks ning neid saab ise puhastada. Söötme spiraalse voolu tõttu ei ladestu mustus kergesti; Lihtne puhastada, pestav auru või leeliselahusega, lihtne ja lihtne kasutada, sobib puhastusseadmete paigaldamiseks.

6. Madal takistus: kesta ühendustoru võtab tangentsiaalse struktuuri. Sööde voolab läbi ühe kanali, võimaldades suuremat voolukiirust kui teised soojusvahetid. Madal rõhukadu, saab kasutada suure võimsusega auru või gaasi käitlemiseks;

7. Kasutamiseks saab kombineerida mitut seadet: Kui üks seade ei vasta kasutusnõuetele, võib kombineerida mitut seadet, kuid kombinatsioon peab vastama järgmistele reeglitele: paralleelkombinatsioon, seeriakombinatsioon ning seadmete ja kanalite vahekaugus on sama. Hübriidkombinatsioon: üks kanal paralleelselt ja üks kanal järjestikku.

8. Eemaldatavate spiraalplaatsoojusvahetite kasutamisel auru-auru soojusvahetuseks peab olema varustatud jahutava tsirkulatsioonivee varustusega. Kui keskmise rõhk ja temperatuur ületavad kasutusvahemikku, tuleks valida muud soojusvaheti struktuurid, näiteks kesta- ja torusoojusvahetid.

9. Ettevaatusabinõud eemaldatava spiraalplaatsoojusvaheti kasutamisel

(1) Kui aurueemaldus on peatatud, peab temperatuur soojusvaheti sisse- ja väljalaskeava mõlemal küljel olema alla 40 °C.

(2) Spiraalplaatsoojusvahetit tuleks kahjustuste vältimiseks kasutada vastavalt kindlaksmääratud nõuetele.

(3) Pärast eemaldatava soojusvaheti mõlema otsa suurte kaante eemaldamist ei saa soojusvaheti loputamiseks kasutada kõrgsurvevett, kuna see kahjustab tõsiselt soojusvahetit.

Eemaldatav spiraalne plaatsoojusvaheti on tõhus, energiasäästlik ja väikese investeeringuga soojusvahetusseade, millel on suurepärane jõudlus.

Eemaldatav spiraalne plaatsoojusvaheti
